Afgrener til router og antenneforstærker fra 2022 og frem
- Vi gennemgår de Internetafgrenere, derskal bruges til DOCSIS 3.1, med fremvej op til 1218 MHz og returvej op til 204 MHz. Vi viser de gamle afgrenere der skal skiftes, og endelig 2 brugbare lokalforstærkere til 1218 MHz.
- Vi anbefaler, at du får vor servicepartner til at udføre denne ændring.
Opgrader din egen installation med ny data afgrener i din antenneinstallation
Følgende typer findes
| DVU afgrener fra DKT – skal skiftes til 204 MHz udgave |
|
|
Tryk på billedet for at forstørre
|
Der findes 3 typer, alle med galvanisk isolator. Her indfødes signalet fra Tune Kabelnet foroven, forbindelsen til kabelmodem (router) for neden til venstre, og alle tv-signaler tages ud forneden til højre. I fremvej (downstream) går den på Dataporten op til 1300 MHz, idet vi i TKN med DOCSIS 3.1, har valgt at udnytte helt op til 1218 MHz. I returvej /upstream) findes den i 2 udgaver: Returvej op til 65 MHz eller returvej op til 204 MHz. Nu har vi skiftet så returvejen går den helt op til 204 MHz. Det betyder på godt dansk, at hvis du som bruger vil kunne udnytte denne stærkt øgede returvejsbåndbredde, så skal du have skiftet din DVU-afgrener til 204 MHz udgaven. Taksten er uændret. Det er ikke et krav, men omvendt, en forudsætning for at kunne få den meget høre upstream hastighed, pt. sat til 500 Mbits/sek. Så det er smart at få gjort. Gi står for Galvanic isolator. Det betyder, at den er galvanisk isoleret fra bynettet, således at potentialeforskelle ikke overføres. Hvis man har et DOCSIS 3.1-dueligt modem (router), så bør husinstallationen indrettes med en sådan DVU. |
 Den gamle DVU. Bør udskiftes. |
På den gamle DVU indfødes signalet fra Tune Kabelnet til venstre, og alle tv-signaler tages ud forneden til højre. Dataforbindelsen til modem (router) på det midterste ben. Der findes flere varianter: De helt gamle DVU 4, DVU7 og den lidt nyere DVU1-4. Alle benytter returvej op til 65 MHz. I fremvej går DVU 4 og -7 kun op til 862 MHz og er derfor uegnet til DOCSIS 3.1, idet vi under alle omstændigheder går over 862 MHz. DVU1-4 går kun op til 1000 MHz og er derfor delvis egnet til DOCSIS 3.1, idet mindst én OFDM kanal (som det hedder under DOCSIS 3.1) ikke går over 1000 MHz. I Tune vil vi udnytte op til 1200 MHz, og det kan denne ikke håndtere, DVU1-4 har en dæmpning i upstream på kun 0,6 dB. De gamle DVU4 og -7 dæmper 4 eller 7 dB på databenet, både i frem og returvej, og 4 eller 2 dB på tv-benet. Tune Kabelnet vil i starten af 2022 hæve returvejsgrænsen fra 65 til 204 MHz. Det muliggør en langt højere upstream-båndbredde, og det har vi hårdt brug for. Og skal man som bruger kunne få andel i denne højere upstream-båndbredde, så kræver det en 'DVU1-4 Gi 204' i ens egen installation.Hvis man ikke har nogen DVU overhovedet, og heller ingen lokalforstærker, så er en vægdåse nok (se nedenfor). Har du en husinstallation med en af disse gamle DVU, bør du under alle omstændigheder skifte den, og dette bør bliver til ubetinget skal, hvis du har et DOCSIS 3.1-modem (router), såsom Arris TG3442 eller TG6441. Og det skal altså være en 204 MHz version. |
.jpg) |
Dette er den helt helt gamle dataafgrener, Tratec CB02. I de første 2 år af eget internet i Tune Kabelnet (før 2003) installerede vi også en god del af denne model (klik her for datablad), ofte forsynet med en 10-20 cm jumper mellem de to bøsninger i toppen. Den dæmper 10 dB i downstream og kan derfor nemt give for svagt downstreamniveau. Den går ikke over 862 MHz i den høje ende. Du bør altid skifte den til DVU1-4 af nyeste type, DVU1-4-Gi med LTE beskyttelse, se tabellen ovenfor. |
 |
Dansk Kabel TV var service partner i nogle år. De har enkelte steder indsat denne Tris 210e. Den kan være forsynet med en hvid/cremefarvet plastickappe. Også dén dæmper 10 dB i downstream. Du bør altid skifte den til DVU1-4 af nyeste type, DVU1-4-Gi med LTE beskyttelse, se tabellen ovenfor. |
| Vægdåse med 1218 MHz fremvej og 204 MHz returvej | |
 |
Hvis du i dag har en vægdåse med både TV-, FM- og dataudtag, fra hvilken du trækker signalet til din router, så skal denne skiftes til en ny model, hvor FM-udtaget er sløjfet. Det er fordi returvejen nu går helt op til 204 MHz. Derfor er der ikke længere plads til FM. Hvis denne dåse på sin side forsynes via en lokal-husforstærker, så bør der placeres en DVU 204 MHz med LTE-beskyttelse foran forstærkeren, se ovenfor, og så skal tilslutningen til denne dåse flyttes over på data-porten på DVU'en. Den vægdåse, som du så skal bruge til Internetudtag, skal være af den her viste type. Det er enten en DKT Comega 'Freja MM1-4 204', eller en Triax 'TD241E'. Dersom det er helt umuligt at undgå lokalforstærker, så græd ikke. Der findes et par gode typer, som imidlertid koster 1000-1800 kr pr styk, og som skal opsættes af en fagmand, da disse har en del indstillingsmuligheder. |
Lokalforstærkere med 1218 MHz fremvej og 204 MHz returvej
|
Tryk på billedet for at forstørre
|

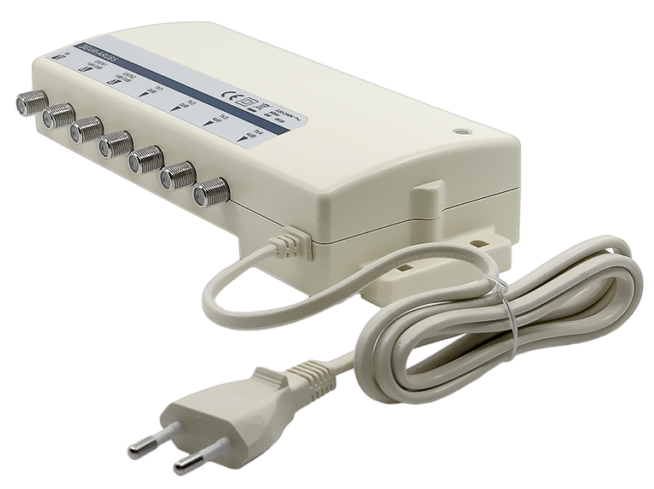

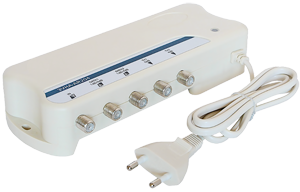

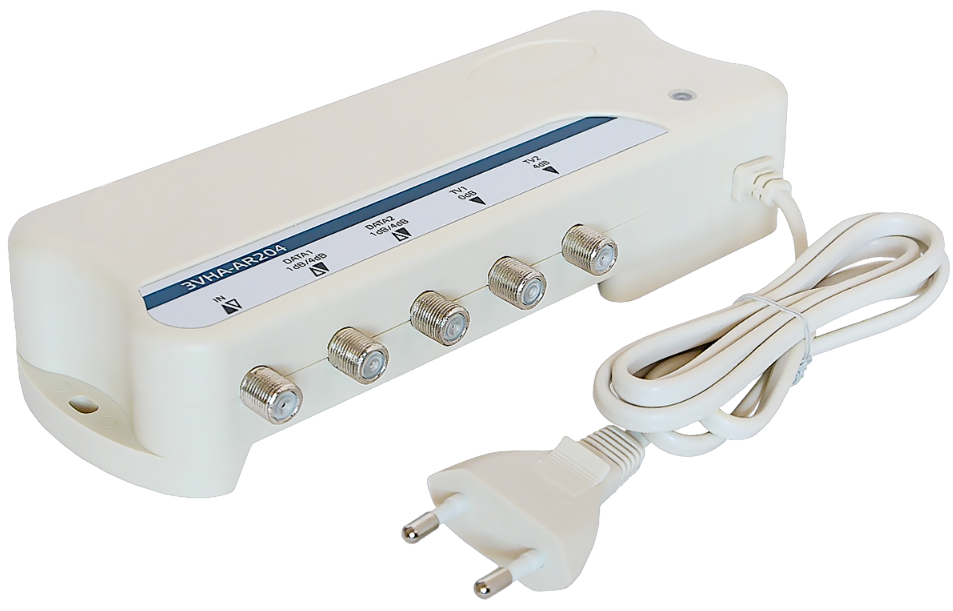

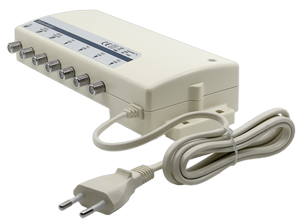

Vi kender til to lokalforstærkere, der skal kunne bruges med fremvej op til 1300 MHz og returvej 204 MHz. Generelt bør man helt holde sig fra at køre op til 1200 MHz signaler gennem et gængs coax-net med mange vægudtag på. Derfor bør man, så vidt overhovedet muligt, nøjes med en DVU1-4 204, som vist ovenfor. Man skal så dedikere ét og kun ét kabel i husinstallationen, der går videre fra DVU'en til modemmet. Derefter kan man godt have en traditionel, evt. eksisterende, husforstærker til at forstærke TV-signalerne op foran en 4- eller 8-fordeler. Men hvis man absolut vil, måske fordi kablingsforholdene i huset er for vanskelige og man vil genanvende et eksisterende coax-kabel, der er absolut tæt for indstråling, minimum class A, endnu bedre A+ (som TKN har benyttet), ja så er de her to viste en mulighed. Men de er ikke billige, og det kræver måleudstyr at indregulere dem korrekt. Prisniveau er i en anden størrelsesorden, end vi er vant til: Dels Astro HV 422-204Astro HV 422-204, øverst tv. her, som kommer på mindst 1250 kr og Wisi VX2015 med 204 MHz returvejsmodul, nederst tv. her, til ca 1800 kr (ebay). |
